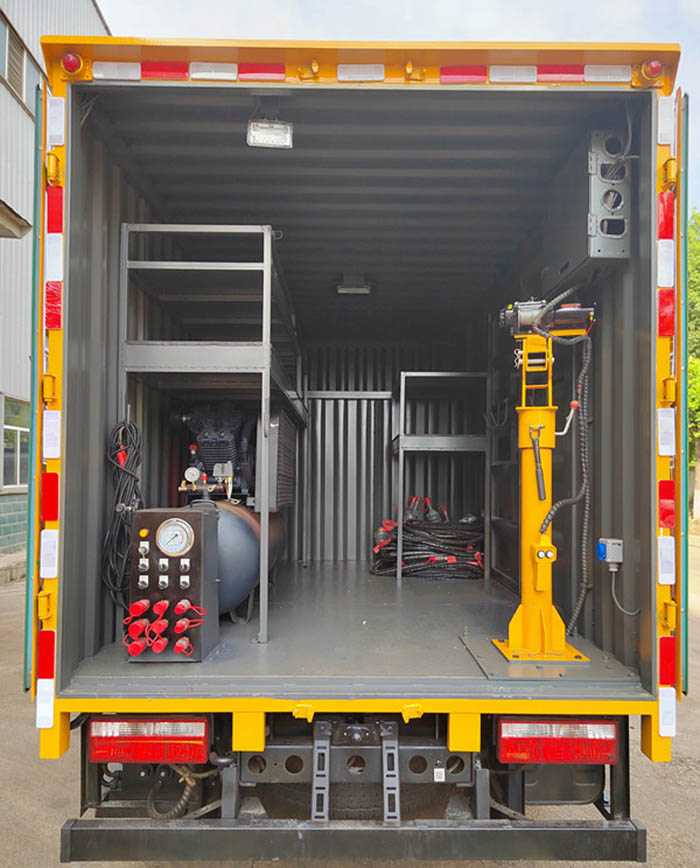

整車配置參數:采用國六排放柴油版江鈴順達JX1041TSG26型二類載貨汽車底盤;駕駛室可乘座5人;江鈴129馬力發動機;軸距3360mm;輪胎規格7.00R16LT 10PR(帶備胎);外形尺寸5995×2130×2910mm;液壓系統三套液壓動力取力快速接口,帶控制面板,壓力表,遠程油門控制,電控開關,方便快捷;排澇系統2套4寸柱塞式渣漿泵,200立方/小時,揚程≥25米;空壓系統液壓驅動空壓機(型號1.05/12.5,300升);電力系統3500W逆變器,帶電控箱,220V電力輸出;起重系統可承載800公斤12V電控吊機;照明系統2個固定照明燈,一個可移動式探照燈;工具架2個雙層可移動工具架;其他20米液壓管2套,20米排水管2套。
底盤配置:采用江鈴原廠雙排座底盤,黃色駕駛室(準乘人數5人),江鈴129馬力國六發動機,原廠雙層大梁,萬里揚5檔變速箱,軸距3308mm, 7.00R16原廠鋼絲胎,原廠ABS,帶方向助力,離合助力器,油剎制動,帶冷暖空調。
優勢優點:
1、我公司檢修車內部的留存空間充裕;為市政作業中所需的其他設備預留出充足的安置空間,從而實現一車多用,一車多能;同時充裕的內部空間為作業工具的搬運、人員的上下提供了充足的活動空間。
2、整車相同排水量的情況下,我公司檢修車的液壓排水系統已完全取代傳統柴油發電機組與電驅水泵的組合。傳統發電機組與電泵組合體積大、重量大、部件多,后期使用及維護成本高。
3、液壓排水系統不僅極大的提高了作業安全性而且提升了作業效率。
發電機組驅動電泵的作業方式危險系數高,而且在作業過程中時刻需要人員現場值守。傳統電泵易被雜物纏繞而導致電泵停機或因橡膠件老化、磨損而發生漏電等危險。而液壓排水系統因工作原理的不同, 避免了傳統電泵的弱點。在作業過程中即使水泵被雜物纏繞卡住,也可以通過調整水泵葉輪的轉向從而排除雜物使水泵恢復正常工作,不用擔心因水泵被卡或失水空轉導致得作業效率降低或引發更大的作業事故。
產品名稱 |
CL5042XJX6BHQ型檢修車 |
產品號 |
CB4370X9100 |
總質量(Kg) |
4495 |
罐體容積(m3) |
|
額定載質量(Kg) |
外形尺寸(mm) |
5995×2130×2910 | |
整備質量(Kg) |
4170 |
貨廂尺寸(mm) |
×× |
額定載客(人) |
準拖掛車總質量(Kg) |
||
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
接近角/離去角(°) |
20/14 |
前懸/后懸(mm) |
1075/1560,1095/1540 |
軸數 |
2 |
軸距(mm) |
3360 |
軸荷(Kg) |
1725/2770 |
最高車速(Km/h) |
100 |
其它 |
1、車廂頂部封閉,不可開啟.該車專用裝置為廂體、液壓系統,空壓機總成,水泵及使用水泵所必需的油管、控制系統,吊機,工具柜總成,逆變系統,主要用于管道檢測及修復;2、側、后防護材料均為Q235,側防護螺栓連接加焊接,后防護螺栓連接,截面尺寸(高×寬) (mm):100×50,下邊緣離地高380mm;3、隨底盤選裝駕駛室,ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司,選裝ABS系統型號:3550B500,ABS系統生產廠家:浙江亞太機電股份有限公司。 | ||
【底盤技術參數】 | |||
底盤型號 |
JX1041TSG26 |
底盤名稱 |
載貨汽車底盤(二類) |
商標名稱 |
江鈴牌 |
生產企業 |
江鈴汽車股份有限公司 |
外形尺寸(mm) |
5840,5860,5895,5915×1880,1865×2085,2035,2045,2100,2155,2140 |
輪胎數 |
6 |
接近角/離去角(°) |
20/15,20/17 |
輪胎規格 |
7.00R16LT 10PR |
鋼板彈簧片數 |
7/4+6,7/5+6,4/4+6,3/4+6,4/4+4,3/4+4,5/4+6,5/4+4,4/5+6,3/5+6,4/5+4,3/5+4,5/5+6,5/5+4,3/1+3,1/1+1,2/1+2,4/1+3,2/1+1,3/1+2,4/3+2,4/3+3,4/3+4,4/4+2,4/4+3,5/3+2,5/3+3,5/3+4,5/4+2,5/4+3,7/3+2,7/3+3,7/3+4,7/4+2,7/4+3,3/3+2,3/4+2,3/4+3,3/5+2,4/5+2,7/4+4,7/5+4,7/6+5,1/1+3,3/1+1,4/2+2,4/1+1 |
前輪距(mm) |
1385,1370 |
燃料種類 |
柴油 |
后輪距(mm) |
1425,1440 |
排放標準 |
GB17691-2018國Ⅵ | ||
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
JX4D30A6H JX4D30B6H JX493ZLQ6A JX4D25A6H JX493ZLQ6D JX495ZLQ6C JX493ZLQ6F |
江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 江鈴汽車股份有限公司 |
2892 2892 2771 2478 2499 2478 2499 |
95 85 90 105 90 105 95 |
